Komunikácia / Bluetooth

MiniHPC má možnosť čítať údaje z kompatibilných Bluetooth zariadení v domácnosti, ktoré sú v jeho blízkosti.
Z týchto zariadení je možné čítať priestorovú teplotu vzduchu T1 a vlhkosť z ktorých následne MiniHPC vypočítava rosný bod a teda upravuje hraničné teploty chladenia, aby neprekračovali tento rosný bod a chladenie nespôsobovalo problémy s kondenzáciou vody na povrchoch.
Taktiež sú tieto senzory plnohodnotnou náhradou za NTC teplotný snímač miestnosti T1 a je ich teda možné použiť ako bezdrôtové termostaty.
Čítanie údajov z kompatibilných BT zariadení je potrebné aktivovať v menu 2.6 Rosný bod / BT senzor

Podporované sú všetky BT senzory s custom firmwarom ATC_MiThermometer podporujúce advertising type BTHome v2 (prípadne PVVX). Toto sú napr. teplotné senzory Xiaomi Mijia (LYWSD03MMC, MJWSD05MMC), alebo niektoré podporované Tuya teplotné snímače.

BT senzor je možné flashnúť na custom firmware jednoduchým nahratím nového Firmwaru cez webový flasher TelinkMiFlasher v prípade, že Xiaomi Mijia obsahuje staršiu verziu originál FW do verzie 1.5.

V prípade novej verzie originál firmwaru 2.1.1 je postup komplikovanejší. Odporúčame preštudovať github stránky tvorcu firmwaru pre bližšie informácie, alebo nasledujúce video.

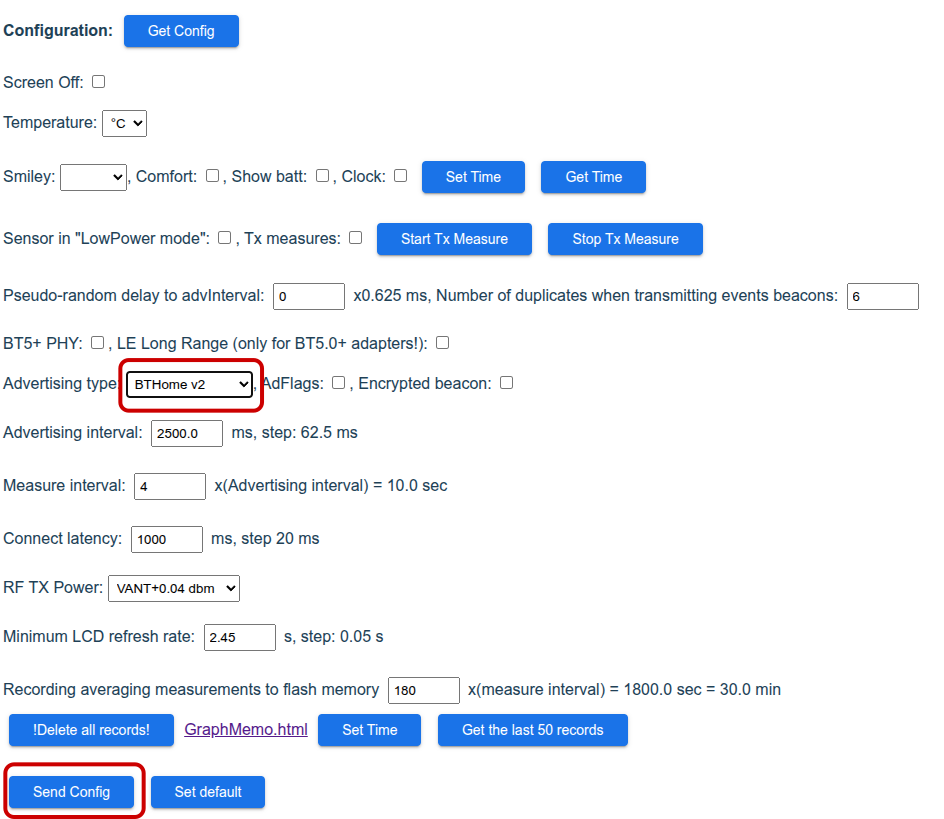

Po nahratí custom FW do BT snímača je potrebné ešte nastaviť parameter Advertising type na BTHome v2.

Viacero snímačov v domácnosti

MiniHPC má možnosť takto čítať údaje až z 10 podporovaných teplotných snímačov naraz. Z nameraných údajov teploty a vlhkosti následne vypočíta priemernú teplotu a vlhkosť (prípadne minimálnu, alebo maximálnu, podľa nastavenia) a takto vypočítaná teplota bude nahradená za teplotný snímač T1.

Zoznam dostupných snímačov s nameranými údajmi je dostupný po otvorení IP adresy zariadenia v menu Bluetooth.

V tejto časti konfigurácie MiniHPC je možné jednotlivé senzory aktivovať/deaktivovať, meniť meno a nastavovať im váhu pri výpočte priemernej hodnoty. Takže pre teplotný snímač umiestnený vo väčšej miestnosti je možné nastaviť väčšiu váhu a teda výpočet priemeru bude pre daný senzor zohľadnený podľa jeho váhy. Pri deaktivovaní senzoru sa jeho hodnota bude stále zobrazovať v tabuľke, avšak nebude uplatňovaná pri výpočte.

Senzor, ktorý bol v minulosti uložený do databázy snímačov a jeho údaje neboli načítané po dobu viac ako 60 minút je považovaný za stratený a je možné ho z databázy vymazať zvolením ikonky odpadkového koša na pravej strane tabuľky.

V riadku Calculate by je možné nastaviť, či bude výpočet robený priemerom, alebo vyberie maximálnu/minimálnu nameranú teplotu a to zvlášť pre hodnotu teploty a vlhkosti.

Možnosť Activate new sensors určuje, či novo nájdené senzory budú automaticky aktivované (ideálne ak sa tieto používajú iba pre MiniHPC), alebo ich bude potrebné aktivovať manuálne. Manuálna aktivácia je výhodná v prípadoch, ak má užívateľ v domácnosti viac podporovaných BTHome v2 teplotných snímačov a pri pridaní nových nechce, aby mu tieto automaticky vstupovali do výpočtu teploty/vlhkosti pre MiniHPC.

Cloud upload interval: nastavuje, ako často sú bluetooth data nahrávané na On-line cloud. Jedno MiniHPC má na Cloud portáli dostupných cca 5000 záznamov pre Bluetooth dáta. Jeden teplomer pri 1 minútovom intervale nahrávania dát zaberie denne 1440 záznamov, takže staršie dáta budú premazané po cca 3 dnoch. Ak sú k MiniHPC pripojené 3 teplomery, tieto pri 1 minútovom intervale nahrávania vyčerpajú limit 5000 záznamov po cca 28 hodinách. Preto v prípade ak napr. z diagnostických dôvodov nie je nutné nahrávať dáta každú minútu, odporúčame zvýšiť tento interval na 5 minút a viac.

Xiaomi MJWSD05MMC ako termostat

Xiaomi MJWSD05MMC (Xiaomi Smart Temperature and Humidity Monitor 3) má na svojej pravej bočnej strane 2 tlačidlá, ktoré sa v ATC firmwari používajú na prepínanie obrazoviek a zapínanie BT komunikácie.

Upravená verzia ATC firmwaru BTE_v56_thermostat.bin mení funkciu týchto tlačidiel a taktiež upravuje informácie na prepínaných obrazovkách pričom pridáva do teplomera novú funkciu, vďaka ktorej je možné priamo na teplomeri nastavovať voliteľnú teplotu a táto sa následne cez protokol BThome v2 prenesie do MiniHPC.

Funkcie tlačidiel v upravenom ATC FW:

• Tlačidlá hore/dole sú pri krátkom stlačení použité na pridávanie/uberanie nastavenej teploty s rozlíšením, ktoré je nastaviteľné na 3tej obrazovke
• Dlhé stlačenie horného tlačidla prepína medzi obrazovkami
• Dlhé stlačenie spodného tlačidla aktivuje možnosť okamžite sa pripojiť na teplomer cez bluetooth

Popis obrazoviek:

• 1. obrazovka zobrazuje nastavenú teplotu ako hlavnú. V spodnom riadku sa zobrazuje dátum, nameraná teplota a nameraná vlhkosť vzduchu.
• 2. obrazovka zobrazuje nameranú teplotu ako hlavnú. V spodnom riadku sa ďalej zobrazuje dátum, nastavená teplota a nameraná relatívna vlhkosť vzduchu.
• 3. obrazovka zobrazuje nastavené rozlíšenie (o koľko °C sa upraví nastavená teplota po stlačení tlačidiel) s možnosťou toto rozlíšenie upravovať. V spodnom riadku sa zobrazuje dátum, napätie baterky vo V, alebo mV (pri hodnote menej ako 3000mV) a stav baterky v percentách.

Teplota, ktorá sa takto nastaví na teplomeri sa pravidelne cez protokol BThome v2 prenáša do MiniHPC, kde je možné cez webové rozhranie zobrazovať takto nastavenú teplotu a taktiež upravovať jej parametre.

Po kliknutí na teplotu je možné zvoliť, ktoré teplotné nastavenie bude teplota ovplyvňovať. Na výber je 5 možností:

• Off - defaultne táto teplota nemení nastavenia v MiniHPC
• T1 - Teplota bude nastavovať teplotu interiéru T1 nastavenú v menu 1.2 Regulácia teploty podľa
• TWh - Teplota nastavuje teplotu vody pre kúrenie T2, alebo T3, podľa nastavenia v menu 1.2 Regulácia teploty podľa
• TWc - Teplota nastavuje teplotu vody pre chladenie T3 nastavenú v menu 2.2 Regulácia teploty podľa
• T5 - Teplota upravuje cieľovú teplotu TPV nastavenú v menu 3.1 Teploty TPV

Taktiež sú dostupné ďalšie možnosti pre spracovanie údajov z/do teplomera:

• Bi-directional sync [S] - povolením tejto voľby sa zapne obojsmerná synchronizácia medzi MiniHPC a teplomerom. Po každej zmene teploty na MiniHPC sa táto zmena prejaví aj na dostupnom teplomeri.
• Apply timers [T] - táto voľba umožňuje upravovať základnú hodnotu teploty poníženú o aktuálne aplikovaný ofset časovača. Zapnutie tejto možnosti spolu s obojsmernou synchronizáciou aktualizuje teplotu na teplomeri vždy, keď ju upraví časovač.
